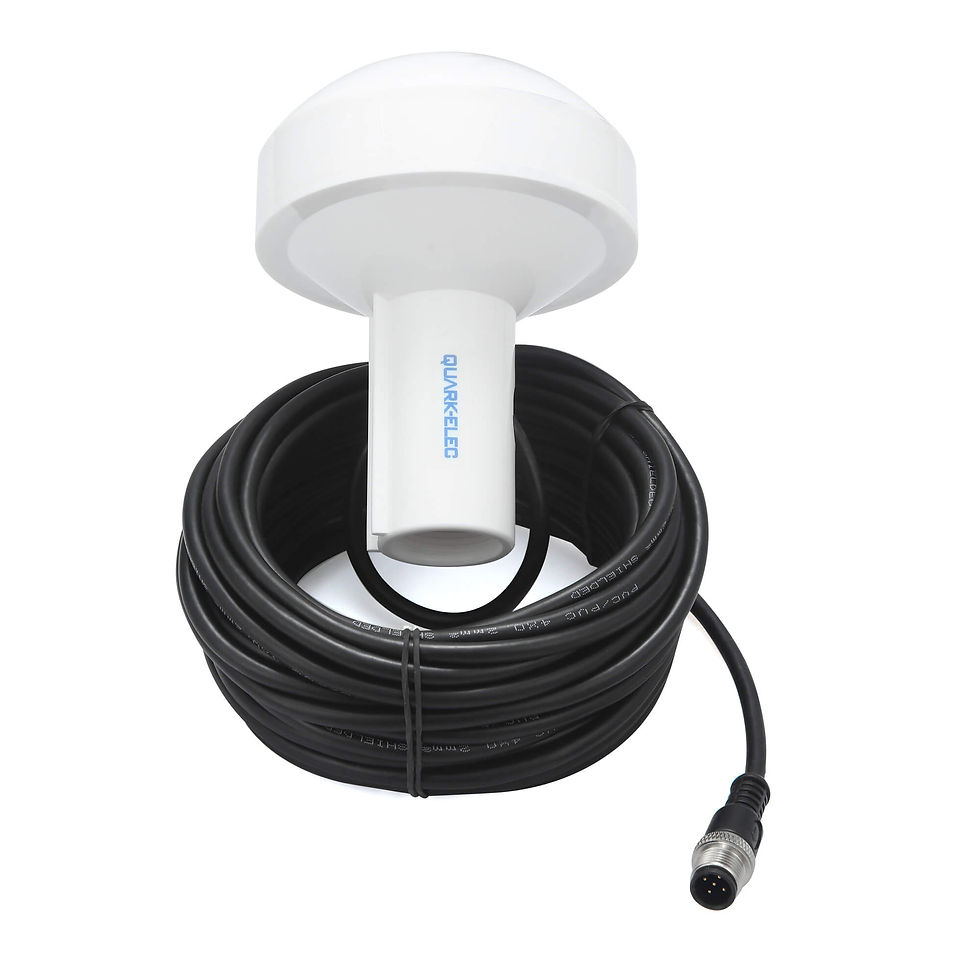

QK-AS07-N2k - GPS antenne, NMEA 2000 og retnings sensor

QK-AS07-N2k - GPS antenne, NMEA 2000 og retnings sensor

SKU: QK-AS07-N2k
kr 2 650,00Pris

QK-AS07-N2k - GPS antenne, NMEA 2000 og retnings sensor



Pålitelig NMEA 2000 GPS og retningssensor.

  • NMEA 2000-sertifisert® produkt
  • NMEA 2000 «plug and play»-tilkobling, for umiddelbare posisjonsdata
  • Gir posisjonsdata fra GPS, Glonass og Galileo globale navigasjonssatellittsystemer for ekstra nøyaktighet og pålitelighet
  • 3-akset digital kompasskurssensor
  • IPX67 vanntett kabinett



Utgangsbryter tilgjengelig for valgfri konfigurasjon og 0183-bruk (ikke nødvendig for standard NMEA 2000-bruk)



Beskrivelse

QK-AS07-N2K kombinerer GPS/Glonass/Galileo-posisjonering og 3-aksede digitale kompasssensorer i ett kompakt etui. Den kan kobles direkte til NMEA 2000-ryggraden og gir posisjons- og kursinformasjon. Dette eliminerer behovet for å installere en GPS-antenne og separat elektronisk kompass. Bare én installasjon er nødvendig, noe som sparer installasjonstid og kostnader.

Bare koble AS07-N2K direkte til NMEA 2000-ryggraden. Den drives av NMEA 2000-ryggraden, og vil umiddelbart gjøre posisjons- og kursdata (PGN-meldinger) tilgjengelig for alle NMEA 2000-tilkoblede enheter uten behov for ytterligere konfigurasjon.



AS07-N2K har overlegen følsomhet for konsekvent signalinnsamling, pålitelig posisjons- og kursnøyaktighet og nøyaktige hastighets- og kursavlesninger. AS07-N2K er designet for marine miljøer og egnet for annen utendørs og kjøretøybruk, med et IPX6 vanntett hus. AS07-N2K er en kompakt størrelse og er egnet for innfelt, stangmontering eller skinnemontering.

Hva er GPS, Glonass og Galileo GNSS?

AS07-N2K mottar og behandler meldinger fra GPS-, Galileo- og Glonass-posisjoneringssatellitter. GPS, Galileo og Glonass er alle romsatellittbaserte navigasjonssystemer, også kjent som Global Navigation Satellite Systems (GNSS).

  • GPS (Global Positioning System), ble opprettet av den amerikanske regjeringen og operert av US Space Force.
  • GLONASS gir et sammenlignbart alternativ til GPS. Den ble opprettet av Russland.
  • GALILEO ble opprettet av EU gjennom Det europeiske GNSS-byrået.

Ved å få tilgang til mer enn ett globalt navigasjonssatellittsystem, AS07-N2K:

  • øker posisjonsnøyaktigheten og
  • Maksimerer påliteligheten i tilfelle ett system er utenfor rekkevidde eller utilgjengelig.



Retning:

AS07-0183 har to hevede linjer på røret, midtpunktet på disse skal peke rett frem, mot fronten av båten, som vist. Hvis dette ikke er mulig, kan du konfigurere denne justeringen til +90 til –90 grader ved hjelp av Windows-konfigurasjonsverktøyet. (Se hele håndboken for mer informasjon)

Funksjoner

  • NMEA 2000 «plug and play»-nettverkstilkobling (ingen konfigurasjon kreves)
  • Støtte GPS, Glonass og Galileo GNSS
  • 1 Hz posisjonsoppdateringshastighet er standardinnstillingen
  • Muliggjør 3° kompasskursnøyaktighet (stabile forhold)
  • Opptil 5° kompasskursnøyaktighet under dynamiske forhold ((pitching og rulling opptil 30°)
  • Ultralavt (<100 mA) strømforbruk ved 12 V DC
  • IPX6 vanntett kabinett
  • Vær oppmerksom på at innledende konfigurasjon bare kan utføres ved hjelp av et Windows-operativsystem.

Hva er inkludert?

  • 1 x QK-AS07-N2K GPS og retningssensor med 10 meter NMEA 2000-kabel



Valgfrie tillegg:

  • 1 x QK-AS07-C utgangsbryter
  • 1 x valgt monteringsbase



AS07-C valgfri utgangsbryter

AS07-N2K er utformet for å brukes rett ut av esken, for umiddelbare posisjonsdata til NMEA 2000-bussen.

Alternativt kan AS07-N2K imidlertid brukes med AS07-C (valgfritt kjøp) for,

A) Ekstra konfigurasjon ved hjelp av Windows PC,

  • Filtrering av NMEA 2000 PGN-meldinger for å eliminere uønskede data.
  • Justere frekvensen av NMEA 2000-data. Standardinnstillingen er 1 Hz (data overføres én gang per sekund) Frekvensen kan settes til 1/2/5/10 per sekund. 1Hz er standardinnstillingen og anbefales generelt. Merk: 10 Hz kan føre til dataoverløp på NMEA 2000-systemet.

B) Bakoverkompatibilitet med NMEA 0183-enheter.



AS07-C-tilkoblinger

Når den brukes med AS07-C, i stedet for en NMEA 2000-tilkobling, vil AS07-N2K med AS07-C ha følgende tilkoblinger:

  • Strøm: 12V og GND-terminaler må kobles til.
  • USB: En type B mikro-USB-tilkobling gjør det mulig å koble til en PC. Denne tilkoblingen brukes til å justere valgfrie tilleggsinnstillinger (se avsnittet Konfigurasjon).
  • NMEA 0183 utgang: AS07-N2K sender ut GNSS-meldingene via NMEA 0183-RS422-utgangen med en overføringshastighet på 4800bps som standard (overføringshastigheter kan justeres, se konfigurasjonsdelen).
