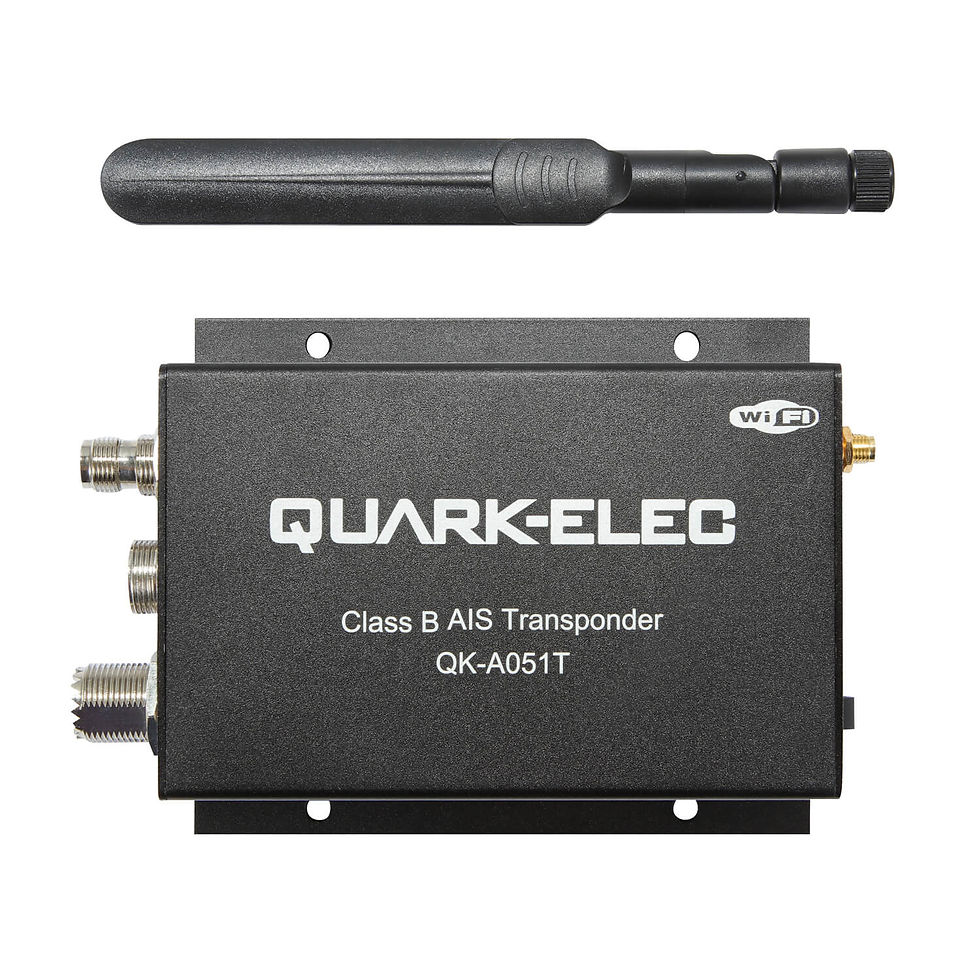

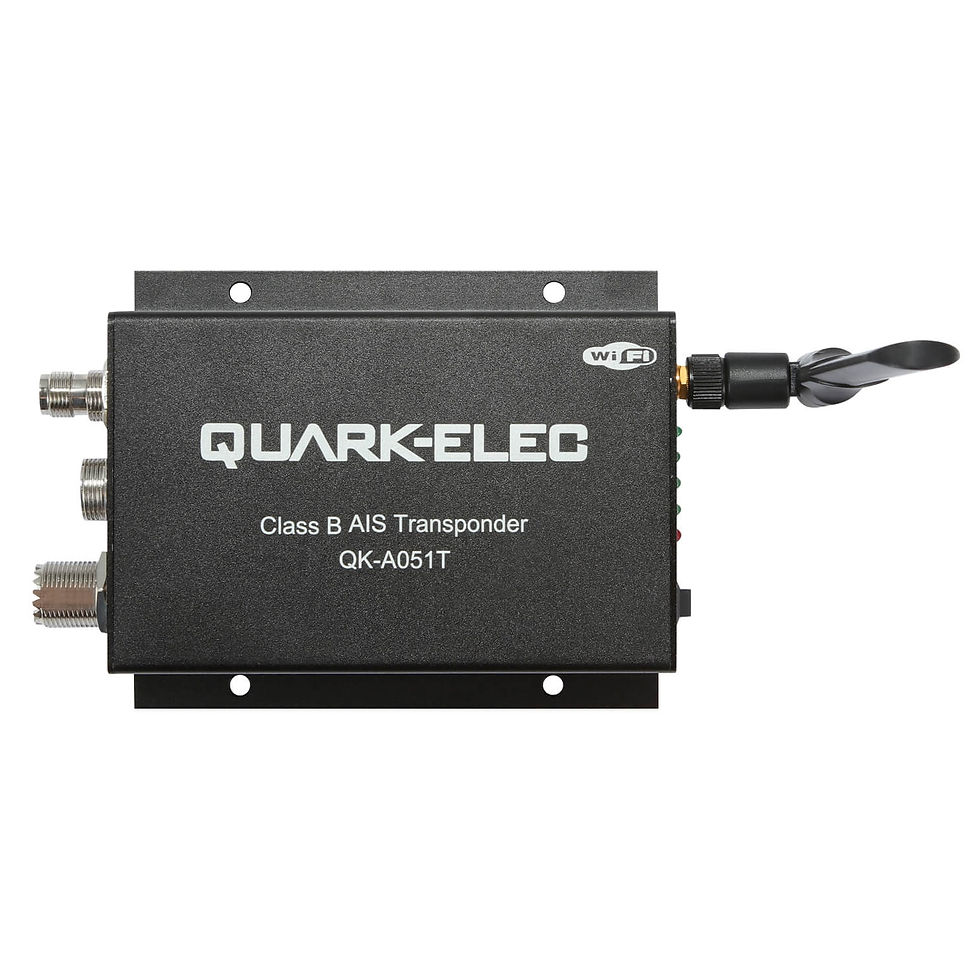

QK-A051T - Class B AIS Sender og mottaker, med WiFi

Leter du etter et must og viktig utstyr? Hvis ja, trenger du ikke lete lenger!

A051T klasse B AIS-transponderen er den ideelle løsningen for å overføre skipets informasjon, inkludert; plassering, navn, fartøydimensjoner, hastighet osv.
Den ideelle transponderen for å oppfylle dine lokale lovkrav i klasse B, samt for trygghet og prosjektsporing,
Dette er den ideelle, kompakte AIS-transponderen.
I tillegg til å overføre AIS-informasjonen din til lokale båter og mottaksstasjoner, vil A051T også konvertere innkommende AIS-meldinger (på samme måte som våre AIS-mottakere).
A051T vil motta og dekode GPS-posisjonen din samt AIS-meldinger fra lokale skip. Ved å kombinere AIS- og GPS-data vil du kunne se hvilke andre båter og skip som er rundt og din posisjon sammenlignet med dem og kystlinjen.

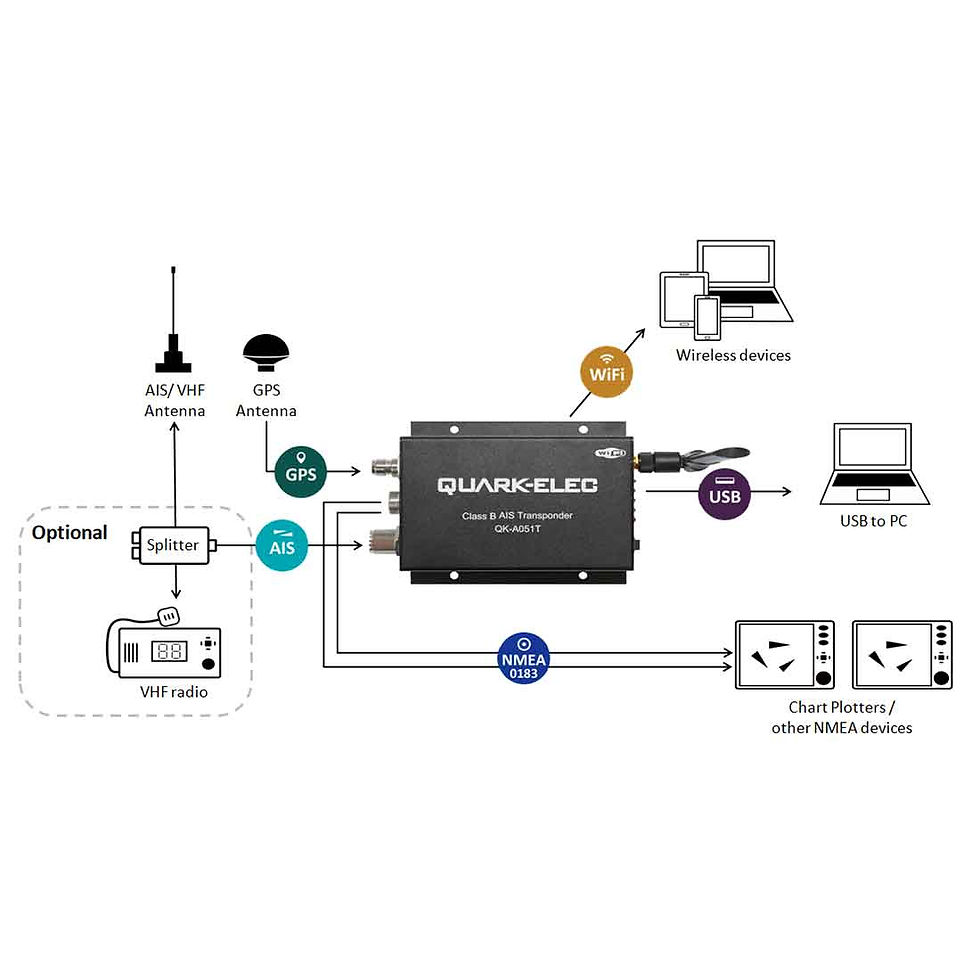

Du kan se AIS- og GPS-dataene dine på:

• Kartplottere via NMEA 0183 eller NMEA 2000 ryggrad
• din bærbare datamaskin, datamaskin eller nettbrett via USB OTG (Android- eller Linux-kompatibel)
• opptil 4 WiFi-aktiverte enheter

Funksjoner:

• Overføring av fartøys egen posisjon, fart og kurs m.m. til andre fartøy og mottaksstasjoner innenfor VHF-rekkevidde
• Mottar og behandler GPS og alle AIS-meldingstyper
• En metode for å overvåke posisjon, hastighet og kurs for andre AIS-fartøy innenfor VHF-rekkevidde
• Evnen til å plotte fremdriften og endringer i kurs/hastighet for andre AIS-fartøy innenfor VHF-rekkevidde på en PC, kartplotter eller trådløs enhet.
• AIS-sender "Standby"-anlegg for å spare strøm, eller for personvern.
• Rimelig antikollisjons-/overvåkingssystem
• Oppfyller alle nødvendige standarder i henhold til den europeiske FoU-artikkelen
• LED-lys gir tilbakemelding i sanntid. Lysdioder blinker hver gang en melding sendes eller mottas, slik at du kan være trygg på at A051T overfører informasjonen din.
• I tillegg har du muligheten til å lese de faktiske "rå" AIS-meldingene som mottas, ved hjelp av vår gratisapplikasjon OceanCom.

Teknisk sammendrag:

• AIS-overføringshastighet: 2 watt, CSTDMA-protokoll
• AIS-mottaksrekkevidde: 40nm

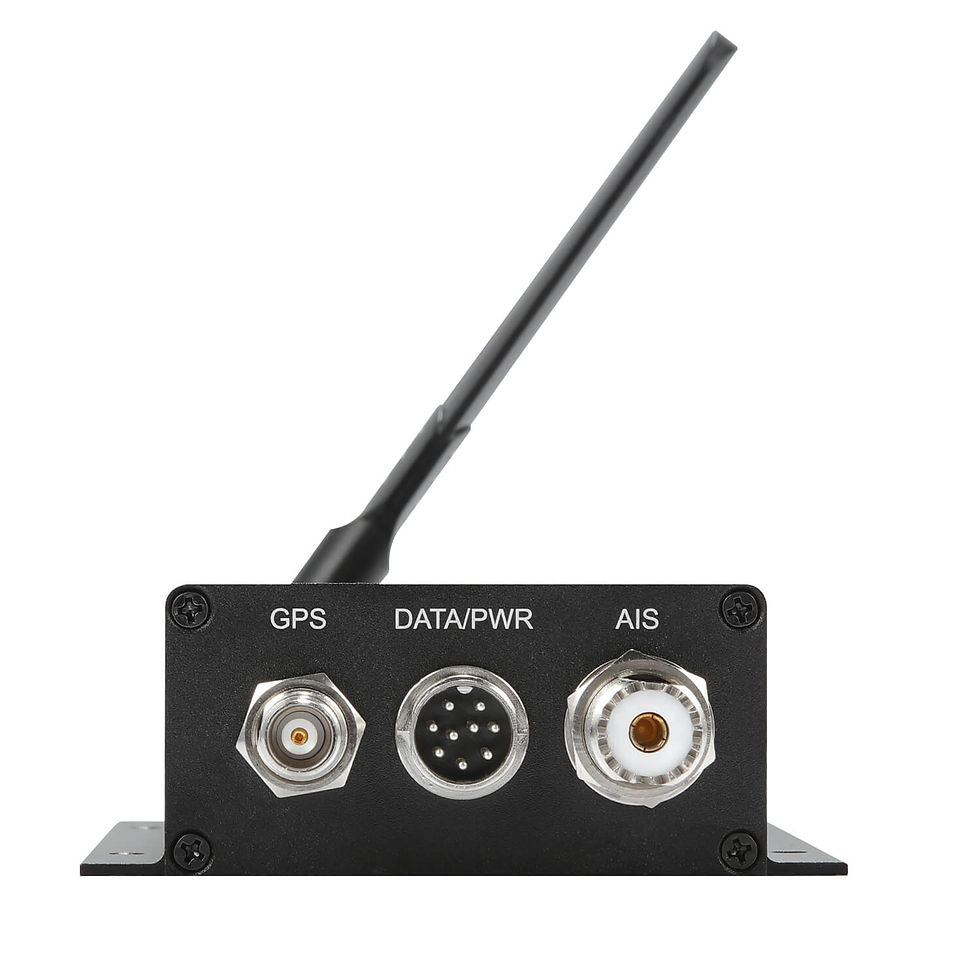

• VHF-kontakt: Standard SO239/UHF hunnkontakt. Kobles til en ekstern VHF/AIS-antenne (krever standard PL-259/UHF hannplugg)
• GPS-kontakt: TNC kvinnelig skottkontakt for tilkobling til en ekstern GPS-antenne. A051T inkluderer en innebygd GPS-modul og krever bare en GPS-antenne for å være tilkoblet
• POWER-kontakt: 12-pinners POWER/NMEA-kontakt
• STRØMFORSYNING rekkevidde: 12V - 35V
• NMEA 0183 utgangsporter: For tilkobling til kartplottere og annet NMEA0183 kompatibelt utstyr etter ønske.
• USB: Type B USB for enkel tilkobling til den bærbare datamaskinen eller PC-en for konfigurasjon og datavisning. (Vær oppmerksom på at innledende konfigurasjon bare kan utføres ved hjelp av et Windows-operativsystem.)
• WiFi-utgang: NMEA 0183-setningene overføres også via WiFi. Den støtter Ad-hoc og stasjonsmodus WiFi (med og uten ruter). Ingen konfigurasjon kreves for Ad-hoc WiFi.
• NMEA 2000-utgang: Kobles til NMEA 2000-nettverk for AIS og posisjonsdatadeling.
• LED-lys bekrefter innkommende og utgående AIS-meldinger, GPS, WiFi og strøm

Perfekt for bruk i alle klasse B-båter (under 300 tonn osv.): seilbåter eller yachter, små fiskebåter, etc..

Enkel å installere og bruke...

Trinn 1 – Bestem hvor du skal plassere transponderen på båten

En viktig fordel med denne klasse B-transceiveren er at vi har innkapslet den i aluminium – for å minimere forstyrrelser fra annet utstyr. Dette åpner for mange flere steder du kan installere A051T, sammenlignet med de fleste andre transpondere.

Trinn 2 – Velg strømkilde

A051T klasse B-transponderen kan drives av en strømforsyning fra 12v til 24v. Dette dekker de fleste strømkilder som brukes på båter, og er en klar fordel i forhold til transpondere som kun drives av en 12v strømforsyning.

Trinn 3 – Hva vil du se?

Klasse B-transponderen vil selvfølgelig kringkaste posisjonen din – men i tillegg mottar den også AIS-signaler fra andre skip i ditt område og mottar GPS-posisjonen din.

A051T-transponderen din har inngangsporter der du enkelt kobler til antennene dine.

Trinn 3 – Hva vil du se?

Klasse B-transponderen vil selvfølgelig kringkaste posisjonen din – men i tillegg mottar den også AIS-signaler fra andre skip i ditt område og mottar GPS-posisjonen din.

A051T-transponderen din har inngangsporter der du enkelt kobler til antennene dine.

Du må installere to antenner:

• En VHF-antenne – for å samle inn og overføre AIS-data
• (Hvis du vil bruke samme VHF-antenne som radiokommunikasjonen din, bruker du bare en splitter før tilkobling.)
• En GPS-antenne – brukes til å finne den nøyaktige posisjonen din

Trinn 4 – Overføre posisjonen din (PÅ/AV)

Siden dette er en klasse B-transponder, kan du bestemme når (eller om) du vil overføre posisjonen din, ved å bruke STANDBY-modus i konfigurasjonsprogramvaren.

Trinn 5 –Hvilke(n) skjerm(er) vil du koble A051T-transponderen til:

• NMEA 0183 Kartplotter via NMEA 0183-utgang
• Windows eller Linux bærbar PC (ved hjelp av USB-inngang eller WiFi)
• Opptil 4 trådløse enheter (telefoner, nettbrett eller bærbare datamaskiner) i ad hoc-modus Wi-Fi
• Trådløse enheter via tilgangspunktet/ruteren i stasjonsmodus WiFi
• NMEA 2000-kartplotter gjennom NMEA 2000-ryggraden

Denne transponderen fungerer i både WiFi-modus, Ad-hoc- og stasjonsmodus



Hvem vil kunne se mitt overførte AIS-signal?

Skip i nærheten vil kunne se detaljene dine ved hjelp av AIS-mottakeren, selv i dårlig vær og dårlig sikt.

Rundt om i verden lastes AIS-data fra de fleste havner, kystlinjer og indre vannveier opp til internett av lokalsamfunnet. Dette betyr at hvis du er i et av disse områdene; dine lagkamerater, partnere og kjære vil kunne se posisjonen din ved å bruke et av de gratis online AIS-nettstedene, fra hvor som helst i verden.

Enten for trygghet eller prosjektsporing, kan dette være veldig nyttig. Finn ut mer her.

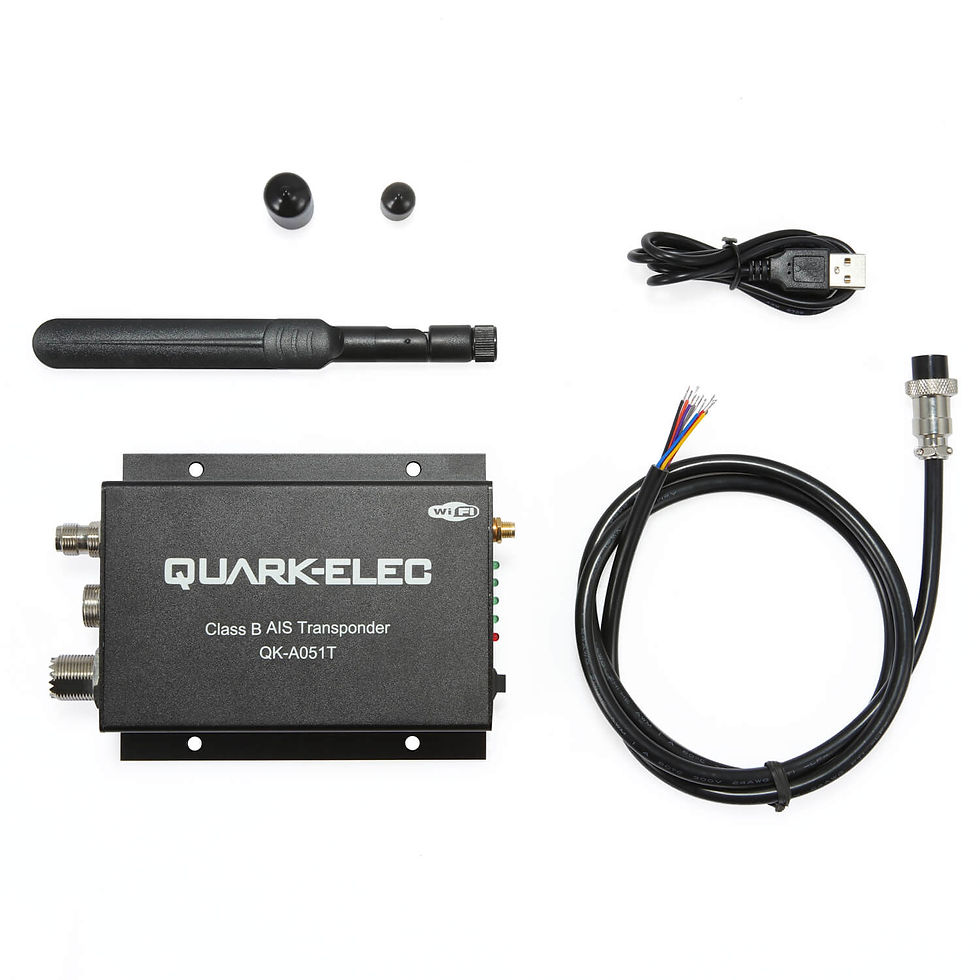

Hva er inkludert?

• 1 x A051T AIS-transponder (klasse B)
• 1x WiFi-antenne
• 1 x 12-pinners POWER/NMEA-kabel
• 1 x USB-kabel

VIKTIG: Klasse B-transponder

AIS-transpondere i seg selv trenger ikke å være registrert, men hver krever et unikt og offisielt 9-sifret Maritime Mobile Service Identity (MMSI)-nummer tildelt fartøyet og dets eier.

For å få et MMSI-nummer, bør du kontakte den relevante myndigheten i ditt land. Ulike land har forskjellige myndigheter som er ansvarlige for denne tjenesten. Hvis du ikke er sikker, søk "hvordan søke om en MMSI i (landnavn)"

Vennligst merk: A051T-transceiveren lar deg bare legge inn et MMSI-nummer én gang.

Sørg for at du skriver inn riktig MMSI-nummer før du klikker på 'config', da endringer ikke er tillatt etter bekreftelse.

Teknisk informasjon

Tekniske spesifikasjoner

• Standard IEC 62287, ITU-RM.1371, IEC 60945, IEC 61162
• NMEA OUT 1      NMEA  0183  RS422  -38400 bps
• NMEA OUT 2      NMEA 0183 RS232   -38400 bps
• Følsomhet -109 dBm
• Strøm 2W
• Kanal A CH87B (161.975MHz)
• Kanal B CH88B (162,025MHz)
• Inngangsnivå 12V-24V
• Sendemodus CSTDMA
• Båndbredde 25 KHz
• Bitforhold 9600 bps
• Forbruk < 4 W



Miljøfaktorer

• Arbeidstemperatur -15 °C ~ 55 °C
• Oppbevaringstemperatur -25 °C ~ 70 °C
• Fuktighet 0 ~ 95% RF ved 40 ° C
• Vannmotstand IPx2



Tjeneste for forhåndskonfigurasjon

Hvis du bestiller forhåndskonfigurasjonstjenesten, vil vi forhåndskonfigurere transponderen din med MMSI-nummer, forsendelsestype og annen nødvendig informasjon (spesielt nyttig for kunder som ikke har tilgang til et Windows-system).

MERK: Noe av denne informasjonen er lovpålagt for KLASSE B-transpondere. Kunden er ansvarlig for å sjekke hvilke andre felt som kreves der de befinner seg.

Minimumsinformasjonen vi trenger er MMSI-nummer og skipstype (eventuelle ikke-obligatoriske felt kan stå tomme).

.

Følgende data kan forhåndskonfigureres, hvis spesifisert.

MMSI – Maritime Mobile Service Identity-nummeret er ditt unike 9-sifrede nummer som er tildelt en DSC-radio (Digital Selective Calling) eller en transponderenhet. Se kapittel i håndboken om mobil maritim tjenesteidentitet.

Skipstype – Dette feltet skal inneholde et tall som refererer til fartøystypen du bruker denne transponderen på. For eksempel '36' for fartøy som bruker seilfremdrift. Og '37' for fritidsbåter (yacht drevet av motor).

GPS (A, B, C, D)

En: Avstand fra baug til GPS-antenne i meter
B: Avstand fra hekk til GPS-antenne i meter
C: Avstand fra babord til GPS-antenne i meter
D: Avstand fra styrbord til GPS-antenne i meter

(Transponderen må vite hvordan GPS-antennen er plassert for å gjøre nøyaktige avlesninger.

Vær så nøyaktig som mulig når du skriver denne informasjonen, da det vil påvirke nøyaktigheten til GPS-dataene dine.)

IMO – International Maritime Organization-nummer skal legges inn i denne delen, hvis det er relevant. Dette finnes på skrog og sertifikater for skipet.

KALLESIGNAL – Fartøyets kallesignal hvis relevant.

Dypgang – Den vertikale avstanden mellom vannlinjen og bunnen av skroget (kjølen), inkludert tykkelsen på skroget. Dypgang bestemmer minimumsdybden på vannet et skip eller en båt trygt kan navigere.

Navn – Navnet på fartøyet ditt.

Send oss en melding om den nødvendige informasjonen, enten på bestillingssiden eller via e-post til info@quark-elec.com.
For din sikkerhet, sørg for at du sender oss en e-post fra samme e-postadresse som du skrev inn i bestillingen.

Sendes med Posten Bring, eller hentes ved avtale, på Råholt
